TP-240　クリックボタン

手順	作業の詳細
１．クリックボタンの爪の位置（左右）	Fig. 1
	Fig. 1-1はクリックボタンの拡大です。左ボタンは緑の円、右ボタンは水色の円のところに爪があります。

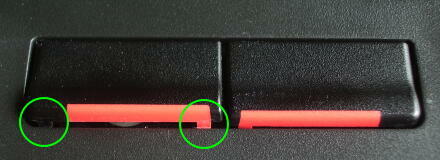

２．クリックボタンの爪の位置（拡大）	Fig. 2	Fig. 2はFig. 1の左ボタンの拡大です。右側の爪は赤い色をしています。その赤い爪が、右の緑の円の中に少し見えているのがわかるでしょうか？　わかりにくければ、Fig. 5も参考にしてください。　左側の爪は黒いので、この図からは判別できないですね。
３．クリックボタンを外す	Fig. 3	Fig. 3は、水色の円、すなわち右ボタンの爪を外す時の様子です。　クリックボタンの爪のところに、できるだけ小さなマイナスドライバーの先を入れて、てこの要領でそっと持ち上げるようにします。　緑の円は左ボタンの爪ですが、少しだけ外した状態です。前述の”赤い爪”がわかりますよね？
４．壊れたゴムを交換する	Fig. 4-1　　　　　　　　　　　　　Fig.4-2
	Fig. 4-1は左ボタンを外したところです。左ボタンは裏返しにしてあります。右の緑の円の中に赤い爪が、左の円の中に黒い爪があります。図の下側にある白い丸いものがクリックボタンのゴムです。Fig. 4-2は、そのゴムを外したところです。　今回のクリックボタン（左ボタン）のクリック感喪失は、このゴムが割れて元の形状に戻らないことが原因でした。部品はIBMから入手できるようですが（2006年5月の情報：部品番号＝10L1958、クリックボタンとセットで3410円、送料500円）、今回は壊れた左ボタンのゴムを右ボタンのゴムと交換し、壊れたゴムは形を整えた上で右ボタンに使用することにしました。
５．クリックボタンを元の位置に戻す	Fig. 5
	ゴムの交換が済んだら、クリックボタンを元通りにしましょう。まず、Fig. 5のように元の位置にかぶせます。クリックボタンの奥（爪と反対側）を先にセットするようにします。　クリックボタンは右と左で形が違うので注意してください。
６．クリックボタンを元通りにはめる	Fig. 6	クリックボタンを被せたら、黄色の矢印の方向に軽く押すような気持ちで、赤と黒の爪を下に押し込みます。　緑の円は爪がはまっていない状態、水色の円は爪がはまった状態です。　作業はこれで完了です。
